A construção de um espelho mágico que exiba informações em tempo real, como o clima, notícias e detalhes de viagens, é um projeto que tem ganhado popularidade. Este guia mostrará como criar um espelho inteligente personalizado (DIY) de baixo custo, utilizando um computador de placa única Raspberry Pi, além de fornecer inspiração com exemplos diversos.
Por que optar por um Raspberry Pi?
Um espelho inteligente é, essencialmente, um espelho que possui uma tela posicionada atrás dele. Essa tela pode ser um tablet Android ou um monitor de computador. Geralmente, um monitor resultará em um espelho de dimensões maiores. Esta é também uma excelente maneira de dar nova vida a um monitor LCD antigo. No entanto, integrar um computador completo neste setup pode ser inviável, a menos que se utilize um Raspberry Pi.
O Raspberry Pi é um computador compacto, do tamanho de um cartão de crédito, capaz de rodar sistemas operacionais baseados em Linux, e que conta com uma vasta comunidade de desenvolvedores. De fato, a comunidade DIY de espelhos inteligentes demonstra uma preferência pelo Pi em relação a outras alternativas. Aliado ao seu baixo custo, com modelos de tamanho padrão a partir de US$ 35, torna-se a opção mais lógica para este tipo de projeto.
Seria até possível construir um espelho inteligente usando o Raspberry Pi Zero 2 W, um modelo sem fio de apenas US$ 15. Descubra qual o modelo de Raspberry Pi mais adequado para o seu próximo projeto.
Componentes Necessários para seu Espelho Inteligente
Independente do design de espelho inteligente que você decida criar a partir desta lista, alguns componentes serão sempre necessários. Para simplificar sua busca e evitar repetições, apresentamos os principais itens essenciais:
Espelho de Visão Unidirecional
Tratando-se de um espelho inteligente, é imprescindível o uso de um espelho, correto? O projeto requer um espelho de visão unidirecional, que pode ser adquirido em lojas especializadas online, como TwoWayMirrors.com, ou em lojas de materiais de construção. A compra online é recomendada, pois permite personalizar as dimensões e o acabamento das bordas.
Monitor LCD
Atrás do espelho será instalada uma tela. Apesar de ser possível adquirir um monitor novo, esta é uma ótima forma de reaproveitar um monitor antigo que você já possua.

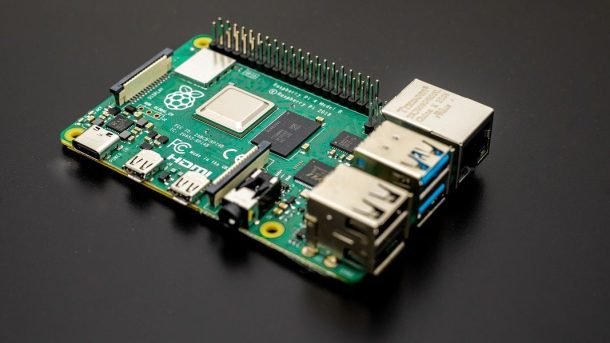

Raspberry Pi
Crédito da imagem: Raspberry Pi
Embora seja possível construir um espelho inteligente com o Pi Zero 2 W, de US$ 15, os resultados podem não ser ideais. Nesse sentido, é recomendável optar pelos modelos mais poderosos, Raspberry Pi 4 ou Pi 5, que custam a partir de US$ 35 ou US$ 60, respectivamente. Escolha o modelo e o distribuidor que melhor se adequam às suas necessidades em o site oficial.
Moldura de Madeira
Este componente é utilizado para unir o espelho e o monitor. Embora seja uma etapa opcional, a ausência da moldura pode conferir um aspecto menos refinado e exigir uma gestão mais complexa dos cabos. Uma loja de materiais de construção local pode fornecer os materiais necessários.
Além dos componentes acima, você precisará de ferramentas básicas para trabalhar com eles, como chaves de fenda, parafusos, lixadeira, ferramentas para madeira e outros.
1. MagicMirror²: O Espelho Inteligente Pi Original
Este é o MagicMirror². Existem vários projetos semelhantes, mas este foi desenvolvido por Michael Teeuw. Ele foi um dos pioneiros a construir e documentar o processo de construção de um espelho inteligente com um Raspberry Pi. O diferencial é que ele tornou seu trabalho de código aberto e modular, permitindo que qualquer pessoa o replicasse e aprimorasse.
Michael disponibilizou diversos Tutoriais do MagicMirror² em seu blog, onde é possível encontrar informações detalhadas sobre o processo de configuração e construção. Ele oferece um guia completo passo a passo.
Uma das maiores vantagens é a facilidade de configuração. Basta executar um script Bash simples do MagicMirror² e seu Raspberry Pi estará pronto para uso. Os módulos básicos incluem relógio, calendário, previsão do tempo, feed de notícias e mensagens personalizadas. Além disso, a comunidade continua a desenvolver módulos de terceiros que podem ser facilmente instalados.
Se você é iniciante no universo dos espelhos inteligentes, este é o projeto ideal para começar. Ele possui uma comunidade ativa e você pode encontrar suporte no Fórum MagicMirror².
Links úteis: Firmware | Guia completo | GitHub
2. MirrorMirror: O Melhor Guia de Hardware
O MirrorMirror, criado por Dylan Pierce, não está diretamente relacionado ao MagicMirror², mas possui igual relevância. O seu post original no blog é um guia passo a passo para o processo de construção física do espelho.
Pierce adotou uma abordagem diferente, configurando o Chromium para ser executado automaticamente ao iniciar o sistema operacional Raspbian (agora conhecido como Raspberry Pi OS) no Raspberry Pi. Ele também desenvolveu sua própria página web e servidor.
É altamente recomendável consultar o post completo antes de começar a construir seu espelho inteligente. O espelho de Pierce foi um presente, e ele se dedicou a garantir que o resultado fosse impecável. Embora o guia seja um pouco antigo, as instruções sobre como remover a moldura de um monitor ou como gerenciar os cabos são muito úteis. Mas o grande destaque do projeto é a carpintaria.
Link útil: Guia completo
3. Espelho Inteligente Controlado por Voz
O espelho inteligente criado por Evan Cohen permite a interação por voz, como se fosse um telefone Android. O sistema funciona com Raspberry Pi, eliminando a necessidade de um dispositivo Android.
Cohen disponibilizou documentação completa sobre como construir, instalar e operar seu espelho inteligente. O vídeo demonstra o funcionamento e sua capacidade de integrar diversos aplicativos de terceiros. Por exemplo, é possível controlar luzes LED inteligentes usando comandos de voz.
Este projeto também oferece um guia de hardware detalhado e completo. Se você optar por este projeto, siga as orientações fornecidas, em vez do método de Pierce.
Links úteis: Guia completo | GitHub
4. Espelho Inteligente com Controle por Voz e Gestos
É possível criar um espelho inteligente com tela sensível ao toque? Sim, veremos isso mais adiante. Outra maneira de interagir com seu espelho mágico é através de controle por gestos ou por voz. Foi com essa ideia que o construtor Josep Cumeras i Khan começou seu projeto.
Este espelho inteligente tem características interessantes. Ele utiliza palmas para ativar o reconhecimento de voz e, em seguida, aceita comandos como “tocar rádio” ou “mostrar as notícias”.
Khan reuniu extensa documentação, o que permitirá que você rapidamente implemente seus aplicativos favoritos. Para navegar nos aplicativos, utilize gestos simples.
Este é um dos projetos de espelho mágico mais dispendiosos, com um custo de 400 euros. No entanto, o resultado final justifica o investimento.
Links úteis: Guia | Guia Adicional | GitHub
5. Espelho Inteligente com Tela Sensível ao Toque e Identificação Facial
Eben Kouao construiu um espelho inteligente que não apenas possui tela sensível ao toque, mas também utiliza reconhecimento facial para identificar a pessoa que está na frente do espelho.
A construção de um espelho inteligente com tela sensível ao toque é complexa, devido à espessura do espelho de visão unidirecional que impede o funcionamento adequado de telas sensíveis ao toque capacitivas padrão. Para contornar essa dificuldade, Eben adicionou uma moldura IR para detectar toques: com LEDs em um dos lados e detectores de luz no outro, o sistema identifica onde a tela foi tocada.
Ao integrar um módulo de câmera Raspberry Pi, o espelho consegue identificar o usuário usando um módulo de detecção facial OpenCV. Um tutorial de construção passo a passo está disponível, e planeja-se incluir automação residencial e perfis de usuário.
Links úteis: Guia completo | Toque inteligente GitHub | ID facial GitHub
6. Espelho Inteligente AI Yoga
O YogAI eleva o conceito de espelho inteligente a um novo patamar, oferecendo um personal trainer com IA que orienta e corrige as posturas de yoga do usuário.
Desenvolvido pelos entusiastas do fitness Salma Mayorquin e Terry Rodriguez, o YogAI utiliza um módulo de câmera Raspberry Pi e aprendizado de máquina TensorFlow para analisar várias posturas de yoga. Um avatar na tela espelha os movimentos do usuário.
Além disso, o espelho recebe comandos de voz para iniciar, parar, pausar e reiniciar uma sessão de yoga. Ele também responde usando o sintetizador de voz Flite, orientando o usuário a alcançar as posturas corretas.
Links úteis: Guia completo | GitHub
7. Espelho Inteligente de $100: A Maneira Fácil e Barata
Não é necessário gastar muito dinheiro para criar um espelho inteligente. Como demonstra Carl Gordon, é possível construir um com aproximadamente US$ 100 (ou 150 dólares neozelandeses, como no caso de Gordon). O objetivo deste projeto é ser o mais econômico possível.
O espelho inteligente de Gordon não utiliza o popular sistema operacional MagicMirror², mas o design garante a estabilidade do sistema. O resultado é um espelho mágico simples e acessível, com todas as funcionalidades básicas. Além disso, ele é leve e portátil, podendo ser utilizado em diversos ambientes.
Link útil: Guia completo
8. Espelho Mágico com iPad Reutilizado
Uma maneira de reduzir os custos é reutilizar dispositivos antigos. Neste projeto, Chris Greening utilizou um iPad de primeira geração danificado para construir seu espelho mágico, removendo o painel LCD debaixo da tela quebrada.
Para diminuir ainda mais os custos, ele utilizou um Raspberry Pi Zero W de US$ 15 e o sistema operacional Raspberry Pi padrão. Uma placa driver de vídeo recebe o sinal HDMI do Pi e o envia para o painel LCD.
Para reduzir o brilho do LCD e ocultar seu contorno atrás do espelho de visão unidirecional, Chris adicionou folhas de acetato coloridas. O resultado final é um espelho mágico convincente e muito econômico.
Link útil: Guia de vídeo
Construa seu Próprio Espelho Mágico
Se você deseja construir seu próprio espelho mágico, é possível utilizar dispositivos alternativos, como um PC com Windows em formato stick. No entanto, para entusiastas da eletrônica e projetos DIY, o Raspberry Pi é uma excelente opção. Em conjunto com o sistema operacional MagicMirror², a construção de espelhos inteligentes torna-se muito mais simples.
